交流1000V和直流1500V以下低压配电系统电气安全 防护措施的试验、测量或监控设备 第5部分:对地电阻
GB/T18216.5—2007/IEC 61557-5:1997
www. 57365.com www.cchrcc.com    2007年10月11日    来源:

交流1000V和直流1500V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  5部分:对地电阻

Electrical safety in low voltage distribution systems up to 1000V a.c. and 1500 V d.c. -Equipment for testingmeasuring or monitoring of protective measures-Part 5: Resistance to earth

目次

前言

1 范围

2 规范性引用文件

3 术语和定义

4 要求

5 标志和说明书

6 试验

1  工作误差的计算

前言

GB/T 18216《交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备》将由下列各部分组成:

GB/T 18216.12000  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  1部分:通用要求

GB/T 18216.22002  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  2部分:绝缘电阻

GB/T 18216.32007  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  3部分:环路阻抗

GB/T 18216.42007  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  4部分:接地电阻和等电位接地电阻

GB/T 18216.52007  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  5部分:对地电阻

GB/T 18216.6  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  6部分:在TTTN系统中的残留电流装置(RCD)

GB/T 18216.7  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  7部分:相序

GB/T 18216.8  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  8部分:IT系统中绝缘监控装置

GB/T 18216.9  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  9部分:IT系统绝缘故障点测定装置

GB/T 18216.10  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  10部分:防护性能的综合措施或措施装置

本部分为GB/T 18216的第5部分,其他各部分的制定工作将陆续完成。本部分应与第1部分一起使用。

本部分等同采用IEC 61557-31997《交流1000 V和直流1500 V以下低压配电系统电气安全防护措施的试验、测量或监控设备  5部分:对地电阻》(1)

本部分在技术内容上与IEC 61557-51997完全相同。

本部分由中国机械工业联合会提出。

本部分由全国电工仪器仪表标准化技术委员会归口。

本部分起草单位:哈尔滨电工仪表研究所。

本部分主要起草人:袁慧昉、薛德晋。

本部分为首次发布。



交流1000 V和直流1500 V以下低压配电系统电气安全 防护措施的试验、测量或监控设备第5部分:对地电阻

1  范围

GB/T 18216的本部分规定了使用交流电压测量对地电阻设备的要求。

2  规范性引用文件

下列文件中的条款通过GB/T 18216的本部分的引用而成为本部分的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本部分,然而,鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本部分。

GB/T 4793.11995  测量、控制和实验室用电气设备的安全要求  1部分:通用要求(idt IEC 61010-12001)

GB/T 18216.12000  交流1000 V和直流1500 V以下低压配电系统电气安全  防护措施的试验、测量或监控设备  1部分:通用要求(idt IEC 61557-11997)

3  术语和定义

GB/T 18216.12000确立的以及下列术语和定义适用于本部分。

3.1

测量电压  measuring voltage

U[sub]m[/sub]

测量期间测量端子上出现的电压。

注:对于测量地电阻的设备,测量电压是出现在端子E(ES)S之间的电压。(参见5.1.3端子名称)

3.2

串联干扰电压  series interference voltage

叠加在测量电压上的外来电压。

3.3

总接地电阻 total earth resistance

R[sub]A[/sub]

电网接地端和地之间的电阻。

[IEV 826-04-03]

4  要求

下列要求以及GB/T 18216.12000的要求都适用于本部分。

4.1  出现在端子EH之间的输出电压应是一个交流电压。

应该这样选择其频率和波形,使电的干扰,特别是来自以系统频率工作的安装设备的电干扰不会对测量结果产生使其超标的不利影响。

4.2  如果来自配电系统的交流或直流电流干扰电压的影响超过4.3的要求,制造厂应该在使用说明书中说明。

4.3  标志或说明的在测量范围内的最大百分工作误差不应超过以被测值为基准值的±30%,按表1确定。

工作误差在GB/T 18216.12000给定的额定工作条件和下列条件下适用:

——在端子E(ES)S之间分别注入系统频率为400 Hz60 Hz50 Hz162/3Hz的串联干扰电压或者直流电压,串联干扰电压的有效值(r.m.s)应为3 V

——辅助地电极和探针的电阻为O100×R[sub]A[/sub],但不大于50 kΩ。

——对于以电网供电的测量设备和()直接从配电系统派生出其输出电压的测量设备,系统电压应在标称电压的85%~110%之间,系统频率应在标称频率的99%~101%之间。

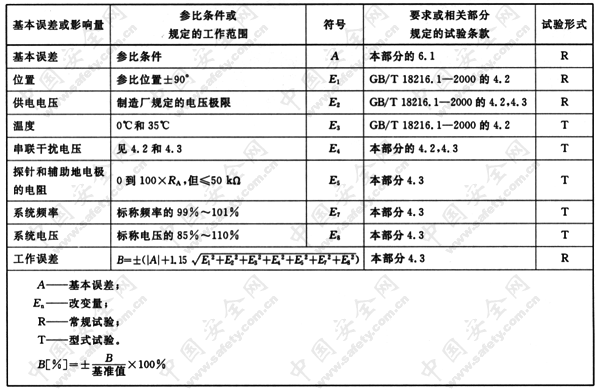

1  工作误差的计算

4.4  测量设备应能测定各探针以及辅助地电极的电阻是否超过最大允许值。

4.5  测量时应不出现危险的接触电压。

这可以通过按以下要求对输出电压的电源进行适当的设计来达到:

——输出电压的开路值限制到有效值50 V(r.m.s.)或峰值70 V

注:在用于农用器械测量时,该开路电压不应超过有效值25 V(r.m.s.)或峰值35 V

——当电压值超过50 V(25 V)70 V(35 V)时,短路电流限制到有效值(峰值)3.5 mA(5 mA)

当出现与上述条件不符时,测量过程应在GB/T 4793.119951规定的允许时间内自动切断。

4.6  当测量设备的任何用于连接到系统电源的插头或插座连接到其标称电压的120%的电压上时,使用者不应接触到超过允许接触电压的电压值,测量设备也不应受到损害,保护装置不应动作。

5  标志和说明书

5.1  标志

测量设备除有GB/T 18216.12000规定的标志外,还应有下列标志。

5.1.1  适用于最大工作误差的测量范围。

5.1.2  输出电压的频率。

5.1.3  端子的符号(尽可能使用)

E:地电极端子;

ES:最靠近地电极的探针端子;

S:探针端子;

H:辅助地电极端子。

5.2  使用说明书

除了GB/T 18216.12000的规定外,说明书还应包括以下操作说明:

5.2.1  测量地电阻的设备的应用范围,例如用于农用器械或其他。

5.2.2  是否有串联干扰电压影响大于4.3规定的值的情况。

5.2.3  关于手摇发电机(如提供)正确使用的说明。

5.2.4  5.1.3不同的端子符号的说明。

6  试验

6.1  除了GB/T 18216.12000列出的试验外,还应施行以下试验。

根据表1确定工作误差,在此过程中,应在以下参比条件下确定基本误差:

——供电电压为标称值;

——当使用手摇发电机时,在标称的每分钟转速下;

——电网供电的测量设备,供电电源的标称频率根据4.3

——参比温度,23℃±2

——按照制造厂规定的参比位置;

——探针和辅助地电极的电阻为100Ω;

——干扰电压为0 V

这样评估的工作误差不应超过4.3规定的极限。

6.2  检查开路电压、短路电流是否符合4.5规定的各自的测量范围以及继电器是否释放(常规试验)

6.3  检查各个探针和辅助地电极是否超过最大的允许电阻(型式试验)

6.4  应进行4.6规定的过载保护试验(型式试验)

6.5  本章中的试验的符合性应予记录。

【发布日期】20071011

【实施日期】20071201
